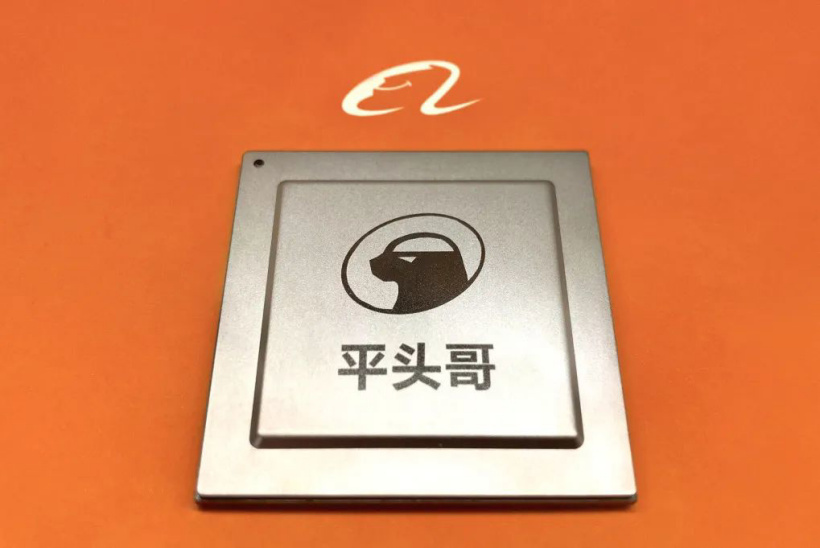

12 月 3 日消息，據阿里云官方發布，阿里達摩院成功研發存算一體芯片。這是全球首款基于 DRAM 的 3D 鍵合堆疊存算一體芯片。它可突破馮?諾依曼架構的性能瓶頸，滿足人工智能等場景對高帶寬、高容量內存和極致算力的需求。在特定 AI 場景中，該芯片性能提升 10 倍以上，效能比提升高達 300 倍。

　　為什么要研發存算一體芯片?

　　隨著人工智能應用場景的爆發，現有的計算機系統架構的短板逐漸顯露，例如功耗墻、性能墻、內存墻等問題。

　　其主要癥結在于：

　　一是數據搬運帶來了巨大的能量消耗。在傳統架構下，數據從內存單元傳輸?shù)接?jì)算單元需要的功耗是計算本身的約 200 倍，因此真正用于計算的能耗和時間占比很低。

　　二是內存的發展遠遠滯后于處理器的發展。目前，處理器的算力以每兩年 3.1 倍的速度增長，而內存的性能每兩年只有 1.4 倍的提升。后者的性能極大地影響了數據傳輸?shù)乃俣龋@也被認為是傳統計算機的阿克琉斯之踵。

　　存算一體芯片是目前解決以上問題的最佳途徑 —— 它類似于人腦，將數據存儲單元和計算單元融合為一體，大幅減少數據搬運，從而極大提高計算并行度和能效。

　　這一技術早在 90 年代就被提出，但受限于技術的復雜度、高昂的設計成本以及應用場景的匱乏，過去幾十年業界對存算一體芯片的研究進展緩慢。如今，達摩院希望通過自研創新技術解決算力瓶頸這一業界難題。

　　此外，存算一體芯片在終端、邊緣端以及云端都有廣闊的應用前景。例如 VR/AR、無人駕駛、天文數據計算、遙感影像數據分析等場景中，存算一體芯片都可以發揮高帶寬、低功耗的優勢。

　　從長遠來看，存算一體技術還將成為類腦計算的關鍵技術。

　　實現存算一體的三種路線

　　實現存算一體有三種技術路線：

• 近存儲計算(Processing Near Memory)：計算操作由位于存儲芯片外部的獨立計算芯片完成。
• 內存儲計算(Processing In Memory)：計算操作由位于存儲芯片內部的獨立計算單元完成，存儲單元和計算單元相互獨立存在。
• 內存執行計算(Processing With Memory)：存儲芯片內部的存儲單元完成計算操作，存儲單元和計算單元完全融合，沒有一個獨立的計算單元。

　　其中，近存計算通過將計算資源和存儲資源距離拉近，實現對能效和性能的大幅度提升，被認為是現階段解決內存墻問題的最佳途徑。達摩院本次也是沿著這一方向進行突破。

　　混合鍵合 3D 堆疊技術

　　為了拉近計算資源和存儲資源的距離，達摩院計算技術實驗室創新性采用混合鍵合 (Hybrid Bonding) 的 3D 堆疊技術進行芯片封裝 —— 將計算芯片和存儲芯片 face-to-face 地用特定金屬材質和工藝進行互聯。

　　比起業內常見的封裝方案 HBM，混合鍵合 3D 堆疊技術擁有高帶寬、低成本等特點，被認為是低功耗近存計算的完美載體之一。

　　此外，內存單元采用異質集成嵌入式 DRAM ，擁有超大內存容量和超大帶寬優勢。

　　在計算芯片方面，達摩院研發設計了流式的定制化加速器架構，對推薦系統進行“端到端”加速，包括匹配、粗排序、神經網絡計算、細排序等任務。

　　這種近存架構有效解決了帶寬受限的問題，最終內存、算法以及計算模塊的完美融合，大幅提升帶寬的同時還實現了超低功耗，展示了近存計算在數據中心場景的潛力。

　　達摩院表示，最終的測試芯片顯示，這種存算技術和架構的優勢明顯：

　　能通過拉近存儲單元與計算單元的距離增加帶寬，降低數據搬運的代價，緩解由于數據搬運產生的瓶頸，而且與數據中心的推薦系統對于帶寬/內存的需求完美匹配。

　　該芯片的研究成果已被芯片領域頂級會議 ISSCC 2022 收錄。未來，達摩院希望能進一步攻克存內計算技術，并逐步優化典型應用、生態系統等方面。
