前言

　　2022年3月，芯片制造商英特爾、臺積電、三星聯合日月光、AMD、ARM、高通、谷歌、微軟、Meta(Facebook)等十家行業巨頭共同推出了全新的通用芯片互聯標準——UCle。

　　幾乎與此同時，中國IP和芯片定制及GPU賦能型領軍企業芯動科技宣布率先推出國產自主研發物理層兼容UCIe標準的IP解決方案-Innolink™ Chiplet，這是國內首套跨工藝、跨封裝的Chiplet連接解決方案，且已在先進工藝上量產驗證成功!

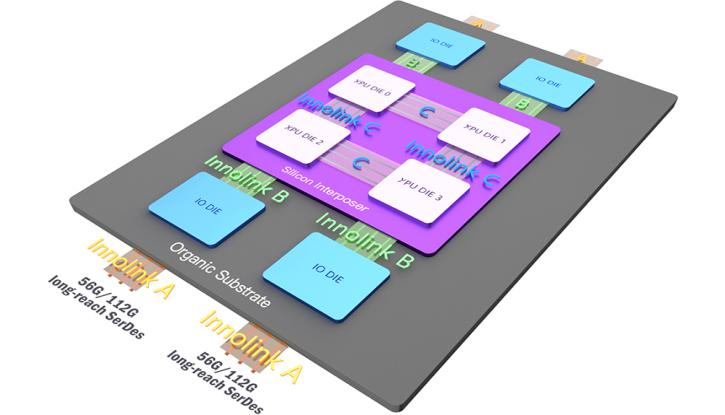

　　▲ Innolink™ Chiplet架構圖

　　隨著高性能計算、云服務、邊緣端、企業應用、5G通信、人工智能、自動駕駛、移動設備等應用的高速發展，算力、內存、存儲和互連的需求呈現爆炸式增長。但同時，先進工藝芯片迭代也面臨著開發難度大、生產成本高、良品率低的窘境，即先進制程工藝下芯片面臨著性能與成本的矛盾，Chiplet技術在這一背景下得到快速發展。

　　▲ 制程工藝發展和晶體管密度增加導致開發成本急劇上升

　　Chiplet技術的核心是多芯粒(Die to Die)互聯，利用更短距離、更低功耗、更高密度的芯片裸die間連接方式，突破單晶片(monolithic)的性能和良率瓶頸，降低較大規模芯片的開發時間、成本和風險，實現異構復雜高性能SoC的集成，滿足不同廠商的芯粒之間的互聯需求，達到產品的最佳性能和長生命周期。

　　▲ Chiplet核心技術是多芯粒互聯

　　近年，AMD、蘋果和英偉達等國際巨頭都發布了標志性的Chiplet旗艦產品，并在各個應用領域取得極大成功，進一步驗證了Chiplet技術的可行性和發展前景，使得Chiplet互聯這一核心技術日益受到市場追捧!

　　▲ 多芯粒互聯的Chiplet技術是實現高性能異構系統的發展趨勢

　　▲ 蘋果自研M1 Ultra芯片應用Chiplet技術實現性能翻倍

　　Chiplet早期發展協議混亂 各公司制定自己的私有標準

　　此前，眾多的芯片廠商都在推自己的互聯標準，比如Marvell在推出模塊化芯片架構時采用了Kandou總線接口;NVIDIA擁有用于GPU的高速互聯NV Link方案;英特爾推出了EMIB (Embedded Die interconnect bridge)接口;臺積電和Arm合作搞了LIPINCON協議;AMD也有Infinity Fabrie總線互聯技術等等。芯動科技奮起直追緊隨其后，2020年在國內率先推出自主研發的Innolink™ Chiplet標準并實現授權量產。

　　Chiplet技術核心就是Die to Die互聯，實現大帶寬下的多芯片算力合并，形成多樣化、多工藝的芯片組合。顯然，如果各家芯片廠商都在推自己的標準，這將導致不同廠商的Chiplet之間的互聯障礙，限制Chiplet的發展。因此，實現各個芯粒之間高速互聯，需要芯片設計公司、EDA廠商、Foundry、封測廠商等上下游產業鏈協調配合、建立統一的接口標準，從而實現Chiplet技術的量產應用并真正降低成本，加速整個Chiplet生態的發展。于是，UCIe標準應運而生。

　　UCIe的建立將有力推動Chiplet連接標準發展

　　前不久，UCIe標準發布引起了業界高度關注與熱議，因為這是由一條比較完整的產業鏈提出的開放的、可互操作性的標準，能有效解決當前先進工藝芯片產業上下游發展的難題，降低成本、提升性能。

　　Universal Chiplet Interconnect Express (UCIe)® 是一個開放的、行業通用的Chiplet(芯粒)的高速互聯標準，由英特爾、AMD、ARM、高通、三星、臺積電、日月光、Google 、Meta、微軟等十大行業巨頭聯合推出。它可以實現小芯片之間的封裝級互連，具有高帶寬、低延遲、低成本、低功耗等優點，能夠滿足包括云端、邊緣端、企業級、5G、汽車、高性能計算和移動設備等在內的整個計算領域，對算力、內存、存儲和互連日益增長的高需求。通俗來講，UCIe是統一標準后的Chiplet，具有封裝集成不同Die的能力，這些Die可以來自不同的晶圓廠，也可以是采用不同的設計和封裝方式。

　　Innolink™ Chiplet方案解讀

　　▲ 芯動Chiplet架構師高專講演Innolink™ Chiplet方案

　　就在Ucle標準發布后兩周，芯動科技就宣布推出首個國產自主研發物理層兼容UCIe標準的IP解決方案-Innolink™ Chiplet。芯動Chiplet架構師高專表示：芯動在Chiplet技術領域積累了大量的客戶應用需求經驗，并且和臺積電、intel、三星、美光等業界領軍企業有密切的技術溝通和合作探索，兩年前就開始了Innolink™ 的研發工作，率先明確Innolink B/C基于DDR的技術路線，并于2020年的Design Reuse全球會議上首次向業界公開Innolink A/B/C技術。

　　得益于正確的技術方向和超前的布局規劃，Innolink™ 的物理層與UCIe的標準保持一致，成為國內首發、世界領先的自主UCIe Chiplet解決方案。

　　▲ Innolink A/B/C實現方法

　　Innolink™ Chiplet的設計思路和技術特點：

　　1.業界很多公司認為Chiplet跨工藝、跨封裝的特性，會使其面臨復雜的信號衰減路徑，所以普遍使用SerDes差分技術以應對這一問題。芯動基于對Chiplet應用場景和技術趨勢的深刻理解，以及在DDR技術領域的絕對領先，認為相較于SerDes路線，DDR技術更適合Chiplet互聯和典型應用，而且不同封裝場景需要用到不同的DDR技術方案。

　　2.Chiplet(Die to Die) 在短距PCB、基板、Interposer上連接時，路徑短、干擾少、信號完整性好，此時采用DDR技術路線在延時功耗和帶寬密度上更具優勢。在短距離PCB、 基板、Interposer平臺上，DDR對比SerDes的優勢如下：

　　Chiplet的核心目標就是高密度和低功耗，DDR技術滿足多芯粒互聯的高密度、低功耗、低延遲等綜合需求，可使多芯粒像單芯粒一樣工作，單芯粒總線延展至多芯粒。因此，芯動綜合考慮SerDes和DDR的技術特點，在Innolink-B/C 采用了DDR的方式實現，提供基于GDDR6/LPDDR5技術的高速、高密度、高帶寬連接方案。

　　3.標準封裝使用MCM傳統基板作為Chiplet互聯的介質，具備成本便宜等特點，是對成本較為敏感的Chiplet應用場景首選;先進封裝如Interposer，具備密度高、良品率低、成本高等特點，則是對價格不敏感的高性能應用場景首選。在UCIe定義正式發布前，Innolink-B/C就提前實現了這兩種封裝場景的應用，驗證了其對市場前景和Chiplet技術趨勢的準確判斷。

　　▲UCIe定義不同封裝標準的主要性能指標

　　4.針對長距離PCB、線纜的Chiplet連接，Innolink-A提供基于SerDes差分信號的連接方案，以補償長路徑的信號衰減。

　　5.總的來看，Innolink-A/B/C實現了跨工藝、跨封裝的Chiplet量產方案，成為業界領先!圍繞著Innolink™ Chiplet IP技術，芯動同時還提供封裝設計、可靠性驗證、信號完整性分析、DFT、熱仿真、測試方案等整套解決方案!

　　▲ Innolink™ Chiplet的設計包含了UCIe的Chiplet連接先進、標準封裝定義

　　圖中顯示UCIe分了3個層次，Protocol Layer協議層、die to die Adapter互聯層、Physical Layer物理層。其中協議層就是常用的PCIE、CXL等上層協議，底層的Die to Die和PHY物理層，即是和Innolink™同樣的實現方式。

　　總結：芯動準確地把握了Chiplet技術方向，并前瞻性地完成設計驗證，與后來推出的UCIe技術方向一致，為Innolink™ 兼容UCIe標準奠定基礎，成為業界領先方案。

　　這聽起來像押中高考大題的故事，其實Innolink™背后的技術極為復雜，正因為芯動掌握了高速SerDes、GDDR6/6X、LPDDR5/DDR5、HBM3、基板和Interposer設計方案、高速信號完整性分析、先進工藝封裝、測試方法等等世界領先的核心技術，并且經過大量客戶需求落地和量產驗證迭代。博觀而約取，厚積而薄發，“押中題”無疑是是芯動技術團隊長期投入和耕耘的成果!

　　芯動準備了滿滿一桌的大餐 等著UCIe這個客人上桌!

　　Innolink™ Chiplet是芯動先進IP之集大成者，代表著國內乃至世界領先水平，聞之不如見之，我們來盤點一下其內部實現的基礎技術。

　　▲ 18Gbps GDDR6 單端信號量產驗證

　　▲ 21Gbps PAM4 DQ eye, single ended

　　▲ HBM3 6.4Gbps 高速眼圖

　　▲ 全球首個GDDR6/6X combo IP量產

　　▲ 32/56G SerDes眼圖

　　▲ 風華1號4K高性能GPU應用Innolink™ Chiplet實現性能翻倍

　　▲ 先進封裝信號完整性分析

　　▲ 封裝熱效應仿真

　　看到這些賞心悅目的IP驗證測試眼圖，相信大家對Innolink™ Chiplet有了更加客觀的認知。追本溯源，這些成果反映的另一問題也值得探討，為什么芯動能在這么多先進技術上取得如此耀眼的成績?

　　為什么要做先進IP？有哪些挑戰和困難？

　　芯動科技的CEO敖海先生是技術出身，長期保持和一線研發工程一起討論架構、改代碼、調電路、定方案的習慣，從領導人至一線員工，全公司都秉承踏實進取、勇于創新、務實精進的作風。見微知著，芯動研發團隊能持續攻克一個個技術難關、攀登一座座行業高峰也就不奇怪了。正因于此，芯動才能保持對市場的敏銳判斷和技術發展的持續領先!

　　▲ CEO親自參與研發工作，帶領團隊勇爭領先!

　　敖海認為，現階段先進工藝芯片技術迅速發展、高性能應用需求急劇增加，只有不畏挑戰迎難而上、搶先占領技術高地，在Chiplet等先進IP技術上對標海外巨頭，并在某些領域?qū)崿F(xiàn)彎道超越，才能在市場上站穩腳跟，有效賦能國產半導體發展!

　　▲ 芯動科技CEO敖海先生

　　首發先進IP技術具備很多優勢，可以快速贏得業界認可、第一時間導入客戶需求并設計驗證、廣泛獲得Foundry和封測等上下游的大力支持。在市場應用成熟時，還可以讓廣大芯片客戶用上量產驗證的、可靠安全的IP，從而根據新的升級方向迅速實現技術迭代，進一步推動業務增長。一步領先、步步領先，從IP切入是極具實際意義的。

　　當然，首發推出先進工藝IP面臨很多困難:

　　1.沒有參照對象，試錯成本高。

　　第一個吃螃蟹的人，先進道路的開拓者，總要付出加倍的努力。在很多大的技術節點上并沒摸石頭過河的說法，需要不斷的摸索嘗試。通俗點講就是一個個坑踩個遍，踩結實了，路就平了。

　　2.對團隊要求高。

　　一個先進IP，從數字到模擬、后端到工藝、流片到封測，每個環節都要資深的技術人員，芯動經過16年的積累，打造一支技術過硬的隊伍，后來居上，面對國外廠商的先發優勢毫不退讓，用實力贏得全球客戶認可。

　　3.先進工藝流片驗證成本高。

　　先進工藝的IP流片驗證成本很高昂，設計工時、FinFet工藝MPW或者流片費用、封測等累加，每次驗證的費用輕輕松松破百萬美元。

　　某種意義上，芯動在先進IP領域獲得的優勢和業界認可，以及6大合作晶圓廠在工藝、流片成本、產能上給予的巨大幫助，都是做先進工藝IP的好處。

　　先進IP的重要意義

　　有和沒有先進IP區別是很大的，有先進IP能夠使市場更加理性，同時滿足國產高端芯片自主可控、技術迭代的迫切需求!

　　▲ 芯動科技主辦的2021國產IP與定制芯片生態大會盛況

　　芯動的先進IP技術，一方面引領行業技術的創新，塑造半導體企業的全球化長遠發展視野，另一方面填補國內高性能芯片的應用空白，助力國內高端芯片發展。

　　芯動16年來重兵投入全球先進工藝、專注國產自主IP研發，在高性能計算平臺、多媒體終端&汽車電子平臺、IoT物聯網平臺等應用領域打造了核心優勢，超過200次的流片記錄、逾60億顆授權量產芯片、10億顆以上高端定制SoC量產，默默耕耘、腳踏實地，為賦能高端芯片做出重要貢獻!
